一、防水背膠的用途。

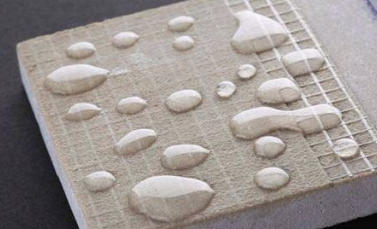

石材防水背膠，是一種由水生高分子聚合物和多種無機硅酸鹽凝膠材料配置而成的雙組份產(chǎn)品，具有良好的防水性能、干燥收縮小、有韌性與水泥基材料粘結(jié)力強等特點，避免了石材濕貼施工后易起殼、脫落和表面產(chǎn)生白華等問題。大理石荒料切割成毛板后，背面需要刷涂防水背膠，這是一道極其重要的工序。防水背膠也可以防止水分進入石材內(nèi)容引起的病變問題。

二、石材的背膠的評價標準

中國石材協(xié)會于2017年正式出版發(fā)行了CSBZ007-2017《石材防水背膠》標準。以下是石材背膠的各項關(guān)鍵指標

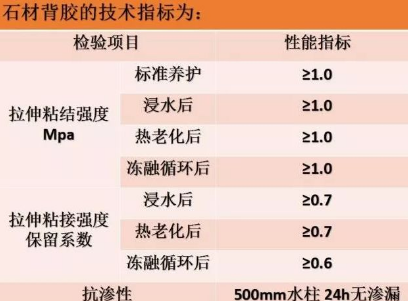

（一）背膠的技術(shù)指標

石材防水背膠最重要的技術(shù)指標是：拉伸粘結(jié)強度、抗?jié)B性和耐老化性能。

1、拉伸粘結(jié)強度

有標準養(yǎng)護（28天）、浸水后（14天）、熱老化后（80℃，14天）、凍融循環(huán)后（-20℃~20℃，50次），4種狀態(tài)下的強度，體現(xiàn)了材料在不同狀態(tài)下使用須達到的性能要求；數(shù)值采用GB24624—2009《飾面石材用膠粘劑》的強度指標，拉伸粘結(jié)強度≥1.0MPa。

２、保留系數(shù)

體現(xiàn)了背膠的耐老化性能，計算式為：老化條件下的強度÷標準養(yǎng)護的強度。保留系數(shù)大，表示耐老化性能好，使用壽命長，為保證材料的耐老化性能，保留系數(shù)一般須≥0.6。有石商城（www.5ustone.com）

３、抗?jié)B性

體現(xiàn)材料的防水性能。石材要預防泛堿、水斑，必須長久地把水擋在石材之外，據(jù)10多年的實踐，500mm水柱，24小時不滲透，可符合要求。

（二）、背膠的施工性能

背膠要經(jīng)過施工才能成為最終產(chǎn)品，因此，除技術(shù)指標外，施工性能也很重要。

1、要求背膠配料時易攪拌均勻；

2、拌好的料可操作時間要不小于2小時，可操作時間太短，工人來不及操作便開始固化，會使其成膜質(zhì)量差、性能下降，并造成浪費；

3、批刮時手感適中，如太粘稠，操作工人體力消耗過大，不利于長時間穩(wěn)定操作，影響質(zhì)量；太稀，成膜厚度太薄，會影響防水效果；

4、干燥時間與生產(chǎn)效率相關(guān)。

三、石材背膠的選擇標準

選擇背膠需從技術(shù)指標、施工性能、干燥時間多方面考慮。

1、拉伸粘結(jié)強度達標，保證了粘結(jié)的安全；不達標，石材易脫落。

2、保留系數(shù)達標，保證了背膠的使用壽命；不達標，則背膠的使用壽命較短。

3、抗?jié)B性達標，即防水性好；不達標，會引起泛堿、水斑。

4、施工性能，影響施工后的產(chǎn)品質(zhì)量、材料浪費。

5、干燥時間，影響生產(chǎn)效率。

四、好背膠的標準

好背膠的標準是：

1、強度數(shù)值高，（≥1.0MPa）

2、保留系數(shù)大，（≥0.7,0.6）

3、抗?jié)B性可靠，（500mmH2O,24小時）

4、施工性能優(yōu)，干燥速度快。

按上述標準的選擇背膠，可保證施工后背膠層的質(zhì)量，可靠地預防石材病變。

來源：愛迪粘貼技術(shù)
