客服熱線：
手機版
二維碼
崩坑是指石材使用過程中，表面上局部出現(xiàn)的顆粒狀或塊狀的剝落現(xiàn)象。
它是石材破損的一種，但這種破損顯然不同于明顯由外力作用造成的斷裂和損壞。它的成因，更多情況下來源于石材內(nèi)部，因此有它特殊的原因分析方法和處理技術。崩坑處理難度本身就比較高，要是出現(xiàn)在墻面上，難度就更高。地面上的缺陷，還可以通過修補等方法解決，但是墻面怎么辦呢?
本期我們就借助一個實際案例來闡述這種現(xiàn)象的成因以及處理方法。

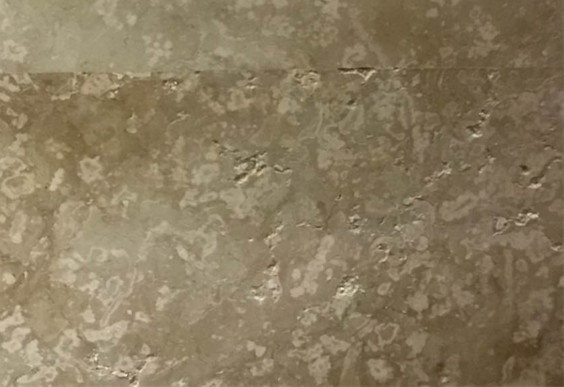

崩坑、粉化
一、墻面大理石出現(xiàn)的崩坑、粉化
這是廣州某工程，室內(nèi)干掛的石材上出現(xiàn)的一個案例。
依一般理解，這種石材不應該出問題的。因為一方面室內(nèi)環(huán)境要比室外環(huán)境好很多，沒有風吹日曬酸雨淋。另一方面還是采用的干掛，我們知道返堿會造成崩坑，但干掛又排除了返堿的可能性。那么這種崩坑，到底是什么原因造成的呢?
1、石材問題的分析方法
石材問題的成因，不外乎“外因”、“內(nèi)因”兩種。不是外因，就只能是石材自身原因。外因和內(nèi)因，缺少哪一半都不能算是科學的分析。盡管有些情況下用不著分析內(nèi)因，但這不代表你不需要掌握。
舉例來說：石材銹斑，有些是外來鐵銹造成的，有些就是石材自身所含的鐵元素造成的。再如白色石材泛黃現(xiàn)象，有些確實是外來污染造成的變色;但有些變黃就是石材內(nèi)部的有機物氧化造成的。
內(nèi)因和外因，當然是一種籠統(tǒng)的概括。但它代表的分析方法卻是至關重要的。例如本案例，當通過現(xiàn)場勘察，當外部因素不足以解釋這種崩坑現(xiàn)象時，就一定要轉(zhuǎn)向去石材內(nèi)部尋找原因。這個案例，原因就在石材內(nèi)部!

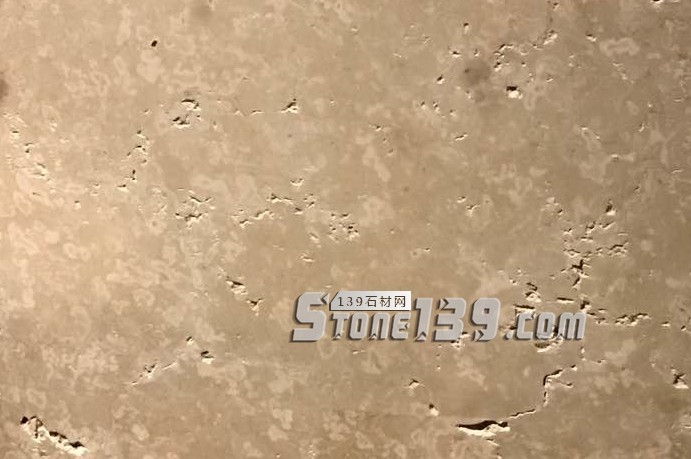

表面問題
2、石材內(nèi)部鹽分導致
這種石材，是源于地中海沿岸地區(qū)的米黃品種。地中海沿岸，包括埃及、西班牙、意大利、希臘、以及土耳其等國家。沿岸國家盛產(chǎn)米黃石材，如埃及米黃、西班牙米黃、莎安娜米黃(伊朗)等。
這些國家在地質(zhì)上都和地中海有密切的關系，他們的陸地都是地殼上升和海水下降形成的。因此，上述這些國家的石材，在億萬年前，有些其實是泡在海水里的。
地中海
即便后來地殼上升，石材浮出了水面，但內(nèi)部還是有海水的鹽分滯留。這些鹽分，在億萬年的沉積過程中，在巖體內(nèi)部并不會有什么變化。但是等到被開采出來，鋸切成板材，成為裝飾品之后，這些鹽分就可能在新的環(huán)境條件下發(fā)生變化。
一是板材加工過程中接觸的大量水，會重新激活這些沉睡了億萬年的鹽分，從而沿著石材內(nèi)部的微孔隙進出。二是該案例處在廣東這樣炎熱潮濕的環(huán)境中，即便是墻面，也時刻都在空氣中的水蒸氣的作用下，發(fā)生著水分的進出循環(huán)，會逐漸的使鹽分沿石材的微孔隙析出。實際情況中，這類板材如果用到衛(wèi)生間、地下室等區(qū)域，環(huán)境更為潮濕，這種現(xiàn)象往往就更為嚴重。
水分的蒸發(fā)和干燥、鹽分的溶解和結晶，這些都會產(chǎn)生強大的應力作用。同時，溶解了的鹽分，還能夠破壞石材的膠結結構。綜合作用下，石材就會出現(xiàn)鹽類析出(類似返堿實際是泛鹽)、崩坑、粉化等問題。

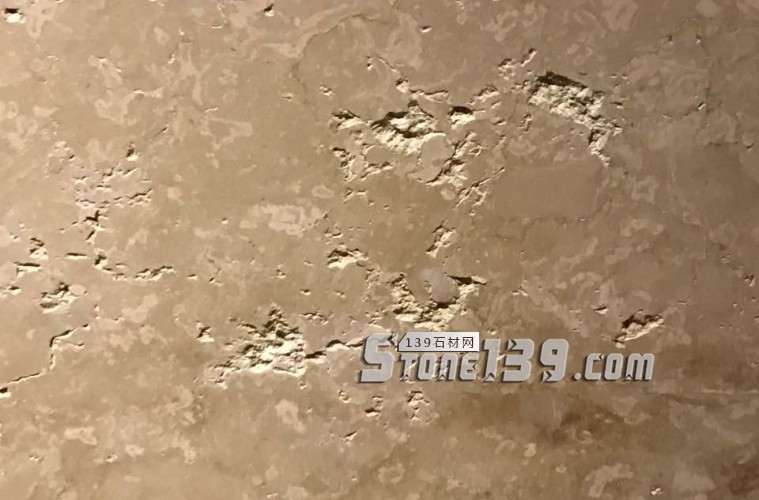

問題嚴重
二、墻面大理石崩坑處理方法
1、防護和補膠都不能根治
這種墻面板材，出現(xiàn)這種現(xiàn)象，用防護處理和補膠的方法，都不能根治。
水性、油性防護劑，可以降低石材吸水率達90%以上，但是達不到100%。即便做過防護，在長期的潮濕環(huán)境種，石材還是有吸水的能力。溶解了的鹽分，對防護劑固化后的分子鏈也有強力的破壞作用。因此，防護效果總歸是隨著時間的增長而逐漸下降的。
補膠只是修補了表面的凹坑，但是對內(nèi)部鹽分的變化沒有任何作用。其他地方還會陸續(xù)崩坑，而且補的膠也有可能脫落。
2、根治方法：毛面處理+表面密封處理
鑒于此，這種現(xiàn)象想要根治，就應當更有效的封閉水和鹽分進出石材的通道。這種方法，就是將原本光面的大理石，處理成毛面，然后涂刷表面密封型防護劑。處理步驟，可分為三大環(huán)節(jié)：
毛面石材表面密封處理
?、侪h(huán)節(jié)一：現(xiàn)場干燥環(huán)節(jié)
無論是室內(nèi)的大廳，還是衛(wèi)生間、地下室等潮濕的環(huán)境，都首先要想辦法制造讓石材干燥的環(huán)境。如開窗通風、空調(diào)打開除濕功能，或者趁秋冬季等空氣濕度低的季節(jié)施工等。
總之，這種現(xiàn)象的根源，在于水分帶動石材中的鹽分運動形成的一系列變化。那么在處理時，就要先讓石材干燥好，然后在干燥的基礎上，才能做到最完美的效果。
?、诃h(huán)節(jié)二：毛面處理
本環(huán)節(jié)重點將原光面石材處理成仿古面的粗糙效果，在處理過程中，可順便將表面粉化、剝落層打掉。
材料工具：可調(diào)速手拋機、圓型仿古研磨刷、大理石仿古燒毛劑(又稱仿古水)、滾筒、塑料保護膜、口罩、橡膠手套、棉紗、美紋紙、刀片等。云石膠、批刀等備用。
步驟一：觀察板材縫隙處是否做過密封處理，如果沒有做，則重新調(diào)膠，將縫隙處用云石膠修補起來，起到密封作用。
步驟二：大理石仿古燒毛劑有強腐蝕作用，為保護周圍石材和物品，需用塑料保護膜和美紋紙，將板材周圍區(qū)域做好最全面、最嚴格的成品保護。如：周圍墻面，地面，以及清洗時液體任何能夠飛濺到的地方，周圍物品等，保證有塑料膜隔離保護。
步驟三：將棉紗用美紋紙貼到待處理石材表面。
步驟四：工人施工前，需穿戴全身服裝，戴上口罩、橡膠手套，全身不得露出明顯的皮膚。
步驟五：使用滾筒，將大理石仿古燒毛劑足量的涂刷到棉紗上。使用棉紗的原因，是因為墻面存不住液體，燒毛劑又需充分反應才能出效果。因此使用棉紗，將燒毛劑吸納并固定，出來效果有保證。
步驟六：仿古燒毛劑最佳作用時間為20分鐘以內(nèi)，延續(xù)時間可達1小時左右。操作時，可根據(jù)燒蝕的效果，補刷燒毛劑，直至反應至視覺上的最佳效果，然后晾干30~60分鐘即可。
步驟七：拆除棉紗。使用水槍等工具，用大量水清洗表面。晾干。
步驟八：用手拋機，加裝仿古研磨刷，進行仿古處理。標準為將石材表面雜物、碎屑清理干凈，同時打掉表面脆弱部分即可。
步驟九：用水槍等工具，將石材表面清理干凈。并晾干。

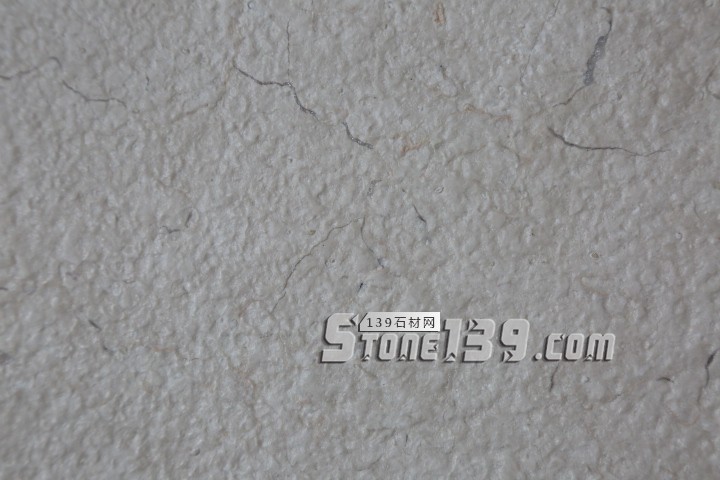

仿古處理效果
?、郗h(huán)節(jié)三：表面密封處理
當毛面制作完畢，表面密封處理就較為簡單。使用滾筒或毛刷，將VD石材潤色防護劑均勻足量的涂刷至石材表面即可。
步驟一：第一遍涂刷均勻、足量，不要留下空白。養(yǎng)生4個小時以上。
步驟二：第二遍涂刷均勻、足量，現(xiàn)場保護4個小時以上不得見水和其他物質(zhì)。
步驟三：拆除成品保護，清理現(xiàn)場后即可投入使用。

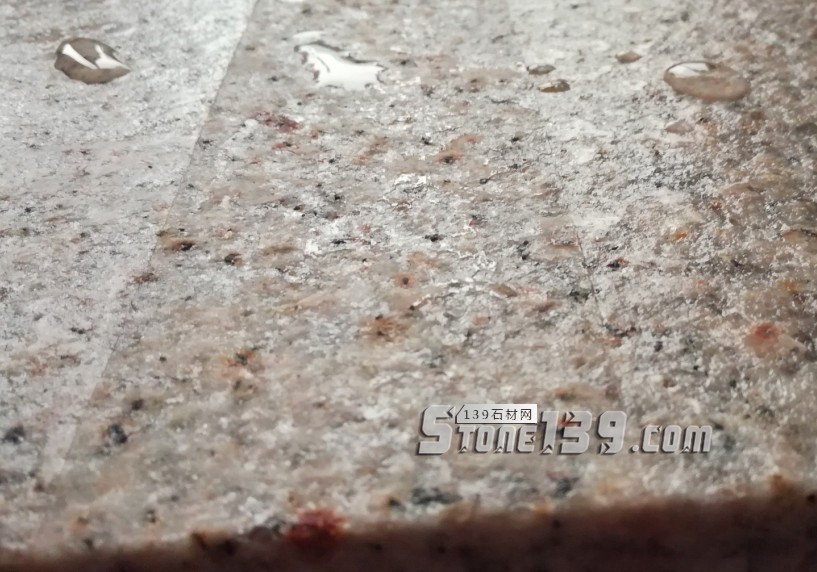

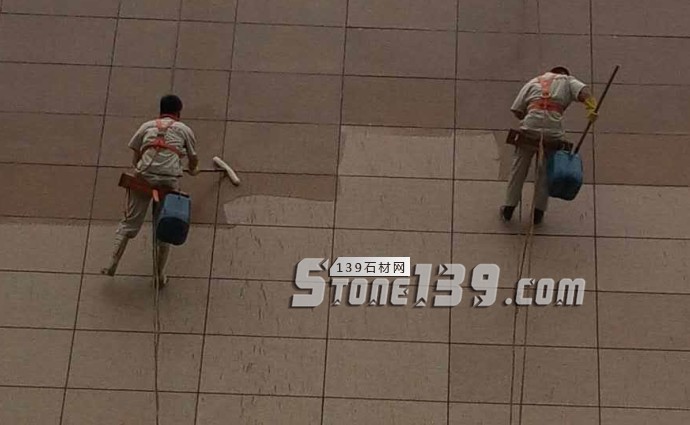

涂刷密封防護劑
【注】VD石材潤色防護劑是一種優(yōu)秀的毛面石材表面密封性防護劑，它的原理是通過樹脂的滲透填補作用，在石材淺層和表面形成一層致密的防護層。擁有極佳的防水防污效果。同時耐候性極強。
這種“毛面處理+表面密封防護處理”，我們曾在這篇《外墻毛面大理石處理》的文章中有過詳細的介紹，該案例是位于室外的大理石外墻，使用這種方法處理，從2005年使用至今，石材未出現(xiàn)嚴重污染及病變現(xiàn)象。

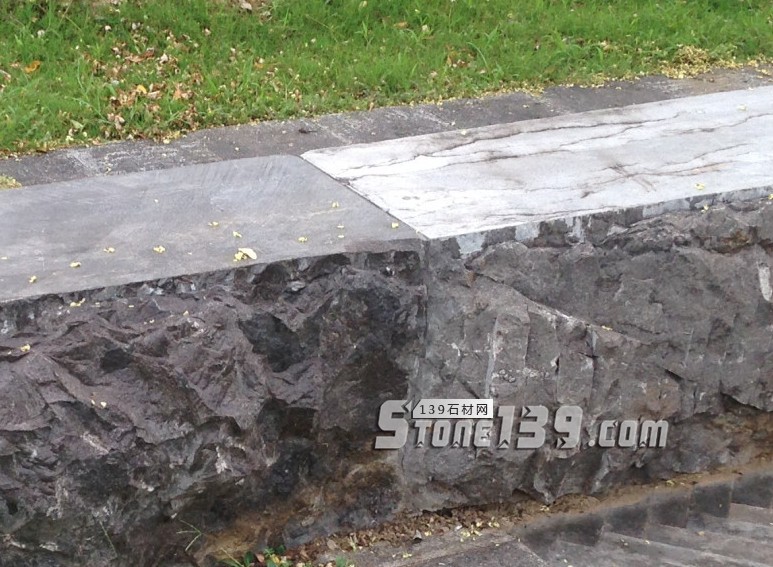

室外毛面密封的效果對比
三、小結
這種“毛面處理+密封處理”，屬于石材表面處理技術中的一種。很多人說起“石材表面處理”，一般都只會想到結晶、封釉等最常見的技術。但實際上石材表面處理的工藝很多，如光面改毛面、光面改亞光面、表面增光處理、潤色處理，等等。
我們手里的技術越全面，就越能更好的幫業(yè)主解決問題，同時增強我們的競爭力。未來，我們面對的將是更加個性化的市場，石材的光面處理已經(jīng)不是唯一的選擇。學好技術，面對這樣的市場，機會就會留給有準備的人。
文章來源：新易豐石材護理企業(yè)
