自主研發生產VPX機箱，風冷/導冷/液冷，2U-9U各種尺寸功能支持定制。

此外，支持定制PXIE、CPCI、PXI機箱等，歡迎垂詢！

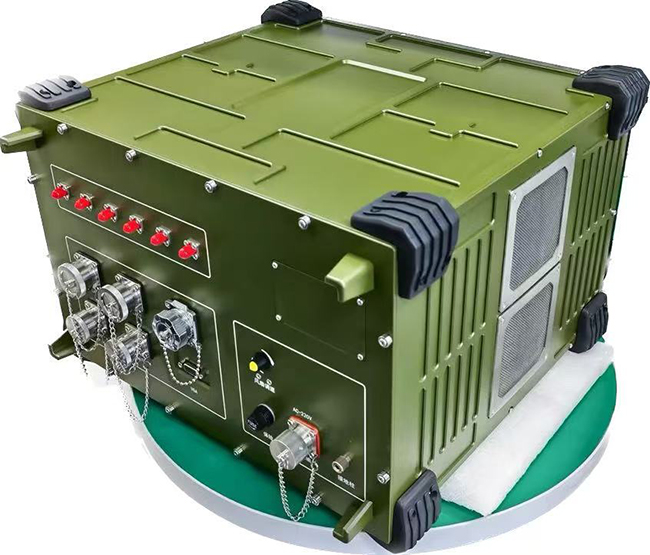

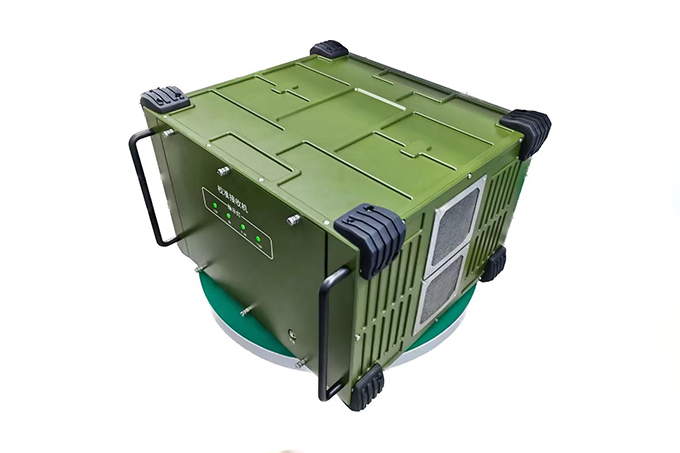

此VPX機箱是根據用戶實際需求進行定制，主要由機箱箱體、VPX背板、電源等組成。機箱采用垂直插卡方式，支持6U VPX板卡由機箱前部垂直插入， 機箱采用風冷散熱方式，面板設計接口，滿足使用需求。此項目有8U VPX加固機箱和9U VPX加固機箱，機箱內支持安裝定制6U VPX背板和電源，采用相同的結構布局設計。

8U VPX機箱外型尺寸為：寬482.6mm（含法蘭）×高354.8mm×深456.0mm（不含把手），公差±2mm。

9U VPX機箱外型尺寸為：寬482.6mm（含法蘭）×高399.25mm×深456.0mm（不含把手），公差±2mm。

VPX機箱采用鋁合金材料，VPX機箱結構設計：

• 機箱采用上架設計，高8U/9U，寬19英寸；
• 機箱前部右翻開門設計；
• 機箱前面板左右兩側均安裝法蘭，法蘭上均安裝把手；
• 機箱內安裝6U15槽VPX背板，支持標準6U VPX風冷板卡由機箱前部垂直插拔；
• 機箱采用風冷散熱方式，散熱通道為‘Z’字型，前下進風后上出風；
• 機箱前面板上設計電源開關，采用圓形按鈕的形式；
• 機箱后面板上設計電源輸入接口、接地柱和對外接口（用戶自定義接口）；
• 機箱上、下面板分別縮進適當距離，即上、下面板距前面板上沿4mm；
• 機箱后部設計安裝模塊電源；
• 機箱和背板均不支持后I/O；
• 機箱前面板距離板卡前面板約10cm，方便板卡間連接線纜。

VPX機箱 內部結構：

• 機箱內安裝6U 15槽VPX背板，支持板卡由機箱前部垂直插拔；
• 插卡后板卡面板與機箱前面板間的距離約10㎝，方便板卡面板安裝射頻、光纖線纜；
• 機箱后部安裝一塊高性能模塊電源；
• 機箱插卡區下方與后面板上方同時安裝有風扇盤，用于系統散熱；
• 機箱插卡區的板卡引出信號連接到后面板上的接插件；
• 機箱內部設計走線通道，用于射頻線纜、光纖線纜等前后走線，走線架主要設計在背板的右側，設計上下豎直安裝結構，支持將數十根射頻線纜垂直分散固定。


本機箱采用風冷散熱設計，裝有6個高性能風扇：其中3個位于機箱后部上方，另外3個位于機箱內插卡區下方。機箱前面板下側以及側面板下側均開通風孔，位于機箱下部的風扇將冷風由下部送入插卡區，帶走板卡和電源產生的熱量，zui后通過機箱后面板上側出風孔排出熱風，有效保zheng機箱的散熱效果。

VPX機箱 環境適應性：

溫度：

工作溫度：-10℃～40℃

貯存溫度：-40℃～65℃

濕度：

相對濕度30%-80%環境下，能夠正常工作。

力學環境：

應能隨整車進行公路運輸、鐵路運輸。經歷運輸后，應能正常工作。

VPX機箱 設計標準：

符合VITA 46.0 VPX Base Standard；
符合VITA46.3 Serial RapidIO on VPX Fabric Connector；
符合VITA46.7 Ethernet on VPX Fabric Connector；
符合VITA 65 OpenVPX Architecture Framework for VPX。


?

說明：上述內容（圖片/配置參數）如有更改，已實物為準，恕不另行通知。關于該產品的最新配置參數還請您聯系客服索要！
